电力调度中心的UPS电源的应用

　　随着电力工业的不断发展，孤立电力系统逐步向联合和集中控制的电力系统发展。电力系统的规模越大，监视控制的功能就越复杂，因而就需要复杂的信息传输设备把全系统的信息集中起来。由于系统庞大，任务繁杂，必将影响响应性能。根据电力系统的特点，目前的趋势是向UPS电源发展。

　　电力调度中心要求交流UPS电源体系负责向调通中心和信息中心的体系设备和部分备用照明设备供给电源。考虑到供电负荷的特性、用电负荷容量以及牢靠性等，就要选用UPS并联冗余办法来确保对大楼各种工艺设备的供电。

　　由大楼的配电变压器供给的两路市电I和市电II首要经过进线电源切屏切换，输出两路交流电源，交流电源经过阻隔变压器、UPS电源进线屏输入至UPS。选用输入阻隔变压器一方面能进步输入UPS电源的电能质量、减少谐波，另一方面在浪涌、感应过电压等情况发作时，能够对UPS电源及今后的用电设备在必定程度上起到保护效果。

　　两台UPS电源为300KVA的带12脉冲阻隔变压器并联运转，由两路市电别离供电。若一路市电失电，电源进线屏中的联动开关自闭合，两台UPS电源由一路市电供电。为了将来检修保护便利，设置了一个大旁路，能够将整个UPS体系旁路，选用市电II作为旁路电源。

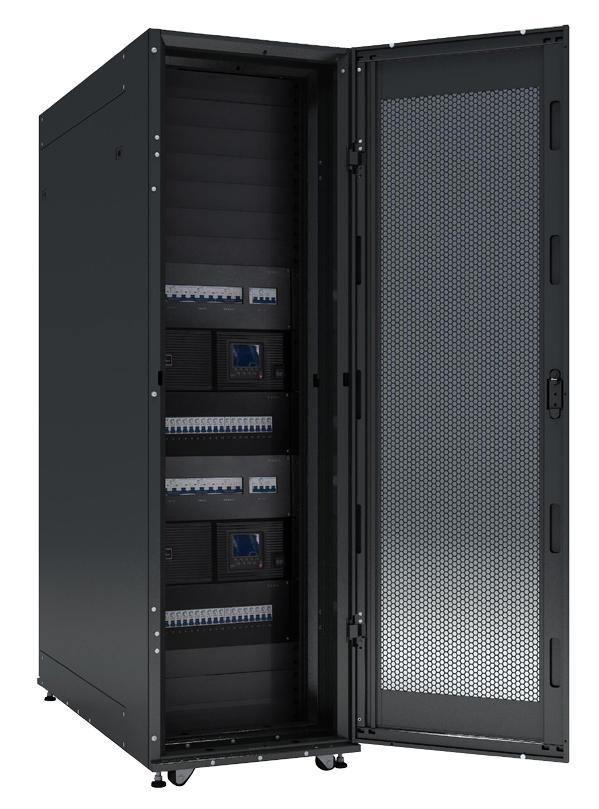

　　UPS电源设备屏安置在大楼21层的UPS电源室内。电源屏内和屏间选用三相四线铜排母线衔接，尽量减少了不必要的开关。屏柜和屏内设备功用牢靠、稳定性高。选用UPS电源共用蓄电池组的办法，即在一台UPS电源毛病或检修时，能够将它的蓄电池切换至另一台UPS电源，延伸放电时刻，为防止由此对蓄电池寿命带来的危害，主张在一台配电体系包含安置在UPS电源室内的2面UPS输出总配电屏、安置在大楼19～24层电力调度中心内各机房内的分配电屏。

　　从UPS输出总配电屏至各专业机房分配电屏均选用冗余双回线路供电，在每根线路的两头别离安装有断路器，其间的一回线路或毛病或检修，不影响另一回线路的供电、不影响次级设备的正常作业。为了更大极限地运用蓄电池的容量，并联运转的2台UPS电源所配的2组蓄电池在1台UPS退出运转时，可将2组蓄电池经并联切换供1台UPS运用，延伸供电时刻。要求供给1台蓄电池配电屏，内装有电池手动联动开关，可确保上述的安全切换操作。
