UPS备用电源监控系统的组成

UPS备用电源监控系统的组成

　　一、总控站

　　由监控站、工程维护站、系统接口等构成，运用管理分析软件处理接收的数据并通过Web发布。工程维护人员登录服务器可查看全厂所有在线设备的运行状态以及完善的历史、实时数据分析统计。

　　二、现场设备控制站

　　根据现场设备需要，可选择监控功能仪或设备运行状态信息采集仪（EII）。EII通过RS-232/485端口与电能表、电池采集模块、直流屏、UPS等智能设备通信，将监测数据转换为符合通信协议的数据包，接入局域网，传送至主控室服务器。独立完整的ES包括以下部分。

　　三、通信网络

　　联网现场设备各分站（采集监控站），采用光纤作为数据通信主干线，组成全厂UPS和直流电源在线监控的局域网。

安防监控系统中UPS电源的重要性

　　安防监控系统涉及领域非常广，并且现在越来越智能化、集成化、网络化。其重要性不言而喻，作为安防监控系统中提供后续不间断供电的重要设备UPS尤为显得重要。针对现在的安防监控系统，其设备一般都使用单相220V电。这类设备在断电或电路故障后都需要持续正常工作，以保证其工作场所的安全。通常发生不能正常运行的状态下，很容易发生不可想象的案件。

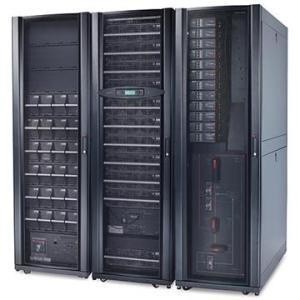

　　安防监控系统所使用的UPS电源作为备用电源的一种，其由蓄电池、逆变器、充电器、稳压稳频器、转换开关组成。当市电正常输入时，UPS就将市电稳压后供给负载使用，同时对内置电池组充电，把能量储存在电池中;当市电中断(事故停电)或输入故障时，UPS立即将内置电池的能量转换，瞬间以220伏交流电继续供负载使用，使负载维持正常工作并保护负载软硬件不受损坏。

　　在安防监控系统中，UPS备用电源不但可以全面改善供电质量，对整个系统乃至网络数据全面保护，还可保证市电断电和被人为破坏的特殊情况下，继续工作。
